जीएनयू इलेक्ट्रिक - एक अद्भुत मुफ़्त और ओपन सोर्स चिप वीएलएसआई डिज़ाइन सॉफ़्टवेयर

जीएनयू इलेक्ट्रिक यह सिर्फ एक और मुफ्त सॉफ्टवेयर नहीं है, यह उपकरणों का एक शक्तिशाली सूट है जो उपयोगकर्ताओं को स्कीमैटिक्स डिजाइन करने, सर्किट आरेख बनाने और अंततः ट्रांजिस्टर स्तर पर चिप डिजाइन बनाने की अनुमति देता है जैसा कि सिस्टम डिजाइन कंपनियां करती हैं। वीएलएसआई।

लचीलेपन और दक्षता पर ध्यान केंद्रित करने के साथ, जीएनयू इलेक्ट्रिक एक बन गया है पेशेवरों और उत्साही लोगों के लिए पसंदीदा विकल्प. इसके अलावा, आपको अच्छे दस्तावेज़ मिलेंगे जो आपको इसके उपयोग में मदद करेंगे और विभिन्न नोड्स, परीक्षण सर्किट आदि में चिप के निर्माण के लिए पुस्तकालयों का एक अच्छा सेट भी मिलेगा।

इलेक्ट्रिक क्या है?

इलेक्ट्रिक विद्युत सर्किट के लिए एक कंप्यूटर-सहायता प्राप्त डिज़ाइन प्रणाली है, जिसका प्राथमिक ध्यान एकीकृत सर्किट डिज़ाइन पर है। हालाँकि, यह स्कीमा और हार्डवेयर विवरण भाषाओं को संभालने में भी सक्षम है वीएलएसआई (बहुत बड़े पैमाने पर एकीकरण) चिप डिजाइन के लिए एचडीएल (हार्डवेयर विवरण भाषा)।. यह बहुमुखी है और इसमें एमओएस (एनएमओएस और सीएमओएस के विभिन्न प्रकार), द्विध्रुवी और हाइब्रिड डिजाइन सहित विभिन्न प्रौद्योगिकियां शामिल हैं। इन आईसी डिज़ाइन प्रौद्योगिकियों के अलावा, आप कई अन्य ग्राफिकल रूपों, जैसे स्कीमैटिक्स, कला, एफपीजीए आर्किटेक्चर और बहुत कुछ के साथ काम कर सकते हैं। इसमें एक अंतर्निर्मित प्रौद्योगिकी संपादक शामिल है जो नए डिज़ाइन वातावरण में संशोधन और निर्माण की अनुमति देता है।

इलेक्ट्रिक एक को एकीकृत करता है सर्किट विश्लेषण और संश्लेषण के लिए विभिन्न प्रकार के उपकरण. सिस्टम में डिज़ाइन नियम चेकर्स, सिमुलेटर, राउटर और बहुत कुछ शामिल हैं। साथ ही, इसमें टूल एकीकरण के लिए एक सुंदर मॉडल है, जिससे नए उपकरण जोड़ना आसान हो जाता है। इसी तरह, इसमें अतिरिक्त उपकरण हैं, जैसे स्टैनफोर्ड विश्वविद्यालय से आईआरएसआईएम सिम्युलेटर, जिसे एएलएस के पूरक के रूप में इलेक्ट्रिक के साथ पूरी तरह से एकीकृत किया जा सकता है।

मनमानी प्रौद्योगिकियों और उपकरणों को संभालने में सक्षम होने के अलावा, इलेक्ट्रिक के पास एक शक्तिशाली इंटरफ़ेस है जो डिज़ाइन बाधाएं और प्लेटफ़ॉर्म पोर्टेबिलिटी प्रदान करता है। बाधा प्रणाली जुड़े हुए घटकों को डिज़ाइन संशोधित होने पर भी समझदारी से जुड़े रहने की अनुमति देती है। प्लेटफ़ॉर्म की पोर्टेबिलिटी का मतलब है कि इलेक्ट्रिक लगभग किसी भी कंप्यूटर पर चल सकता है (जावा कोड कहीं भी चलता है और सी कोड संकलित होता है) यूनिक्स/लिनक्स, विंडोज़ और मैकिंटोश). और आप इसे स्पैनिश सहित कई भाषाओं में उपलब्ध पाएंगे।

विद्युत सुविधाएँ

इलेक्ट्रिक एक अत्यधिक लचीली और शक्तिशाली वीएलएसआई डिज़ाइन प्रणाली है जो कई प्रकार के सर्किट डिज़ाइन को संभाल सकती है।. इसका परिष्कृत यूजर इंटरफेस सभी लोकप्रिय वर्कस्टेशनों पर काम करता है और उन्नत उपयोगकर्ताओं के लिए व्याख्यात्मक भाषाएं प्रदान करता है। इलेक्ट्रिक के पास कई विश्लेषण और संश्लेषण उपकरण हैं, जिनमें डिज़ाइन नियम जाँच, सिमुलेशन, नेटवर्क तुलना, रूटिंग, संघनन, सिलिकॉन संकलन, पीएलए पीढ़ी और मुआवजा शामिल हैं।

सत्यापन प्रणाली डिज़ाइन नियम इलेक्ट्रिक डिज़ाइन में किए गए सभी परिवर्तनों की निगरानी करता है और उल्लंघन का पता चलने पर त्रुटि संदेश प्रदर्शित करता है। इलेक्ट्रिक असुरा या कैलिबर के आउटपुट को भी पढ़ सकता है और परिणाम प्रदर्शित कर सकता है। विद्युत नियम जांचकर्ता उचित संपर्कों और रिक्ति के लिए सभी कुओं और सब्सट्रेट क्षेत्रों की जांच करता है, और विनिर्माण सत्यापन के लिए एंटीना नियम जांच करता है।

इलेक्ट्रिक एक सिम्युलेटर के साथ आता है अंतर्निहित 12-राज्य स्विचिंग स्तर, जिसे एएलएस कहा जाता है। इलेक्ट्रिक कई लोकप्रिय सिमुलेटरों के लिए प्रवेश डेक का उत्पादन कर सकता है। इलेक्ट्रिक उपयोगकर्ताओं को ये सिमुलेटर स्वयं ही प्राप्त करने होंगे।

El पीएलए सीएमओएस जनरेटर इलेक्ट्रिक पीएलए तत्वों की एक लाइब्रेरी से काम करता है, जो कस्टम डाई की अनुमति देता है। पैड फ्रेम जनरेटर पैड कोशिकाओं को चिप कोर के चारों ओर रखता है और उन्हें एक साथ जोड़ता है। ROM जेनरेटर ROM व्यक्तित्व फ़ाइल से एक डिज़ाइन तैयार करता है।

El इलेक्ट्रिक कॉम्पेक्टर एक्स और वाई अक्षों पर अपनी न्यूनतम दूरी पर ज्यामिति को समायोजित करता है. लॉजिक एफर्ट फैन-आउट जानकारी के साथ डिजिटल योजनाबद्ध गेटों को चिह्नित करने की एक प्रणाली है जो इष्टतम तेज़ सर्किट का उत्पादन करेगी। दूसरी ओर, इलेक्ट्रिक के पास छह प्रायोगिक प्लेसमेंट उपकरण उपलब्ध हैं जो कार्य को गति देने के लिए समानता का उपयोग करते हैं। इलेक्ट्रिक का भूलभुलैया राउटर बिंदुओं के बीच अलग-अलग केबल चलाता है। सेल स्टिचिंग राउटर स्पष्ट कनेक्शन बनाता है जहां कोशिकाएं जुड़ती हैं या ओवरलैप होती हैं। नकली राउटर उपयोगकर्ता की गतिविधि को देखता है और पूरे सर्किट में समान स्थितियों में गतिविधि को दोहराता है।

El वीएचडीएल प्रणाली इलेक्ट्रिक एक लेआउट से वीएचडीएल उत्पन्न कर सकता है, और वीएचडीएल को विभिन्न प्रारूपों की नेटलिस्ट में संकलित कर सकता है। इन नेटलिस्ट को अंतर्निहित सिम्युलेटर के साथ सिम्युलेटेड किया जा सकता है, सिलिकॉन कंपाइलर के साथ लेआउट में परिवर्तित किया जा सकता है, या बाहरी सिमुलेटर द्वारा उपयोग के लिए डिस्क में सहेजा जा सकता है।

El इलेक्ट्रिक सिलिकॉन कंपाइलर स्थान और रूट मानक सेल संरचनात्मक नेटवर्क की एक सूची से, जिसे वीएचडीएल से प्राप्त किया जा सकता है, जिसे बदले में एक योजनाबद्ध ड्राइंग से प्राप्त किया जा सकता है। इलेक्ट्रिक में एक नेटवर्क कंसिस्टेंसी चेकर (एलवीएस) टूल भी है जो किसी डिज़ाइन की तुलना उसके समकक्ष योजनाबद्ध से करता है। आप किसी डिज़ाइन के दो अलग-अलग संस्करणों या योजनाबद्ध के दो अलग-अलग संस्करणों की तुलना कर सकते हैं। एनसीसी का एक प्रायोगिक संस्करण भी उपलब्ध है, जिसे पोर्ट एक्सचेंज एक्सपेरिमेंट कहा जाता है।

और यदि आप यह चाहते हैं, तो आपके पास यह भी होगा अंतर्निहित परियोजना प्रबंधन प्रणाली (यदि आप चाहें तो एक दूसरा अंतर्निर्मित सीवीएस-आधारित सिस्टम भी) जो उपयोगकर्ताओं को सर्किट की लाइब्रेरी साझा करने की अनुमति देता है। उपयोगकर्ता संपादन के लिए सेल निकाल सकते हैं और समाप्त होने पर उन्हें वापस कर सकते हैं। अन्य उपयोगकर्ताओं को हटाए गए सेल को बदलने से रोका जाता है और परिवर्तन रिकॉर्ड होने पर वे अपने सर्किट को अपडेट कर सकते हैं। इसके अतिरिक्त, उपयोगकर्ताओं को चेक आउट किए गए सेल में परिवर्तन करने से रोका जाता है जो चेक आउट नहीं किए गए अन्य सेल को प्रभावित करेगा। चेतावनियाँ तब भी जारी की जाती हैं जब कई उपयोगकर्ता पदानुक्रम से संबंधित कोशिकाओं को निकालते हैं, जो उनके संपादन में हस्तक्षेप का कारण बन सकता है।

के बारे में समर्थित प्रौद्योगिकियाँ, हमारे पास है:

nMOS	पारंपरिक एनएमओएस ट्रांजिस्टर
CMOS	यह कई अलग-अलग संस्करणों में आता है, जैसे जेनेरिक, कैल टेक राउंड, या एमओएसआईएस नियम
द्विध्रुवी	सामान्य द्विध्रुवी ट्रांजिस्टर तर्क
बीआईसीएमओएस	हाइब्रिड सर्किट के लिए बाइपोलर+सीएमओएस
TFT	पतली-फिल्म सर्किट
डिजिटल फ़िल्टर	सामान्य
पीसीबी	मुद्रित सर्किट बोर्डों के लिए 8 परतों तक का समर्थन कर सकता है

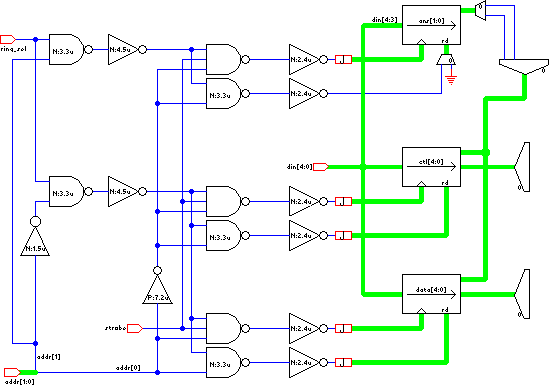

schematics	एनालॉग और डिजिटल घटकों के साथ योजनाबद्ध सर्किट बनाएं
FPGA	कस्टम FPGA के लिए डिज़ाइन
कलाकृति	ग्राफ़िक डिज़ाइन के लिए तत्व

और जहां तक ​​बाहरी इंटरफेस का सवाल है, सच्चाई यह है कि इलेक्ट्रिक अत्यधिक है फ़ाइल संगत उदाहरण के लिए, कई अन्य ईडीए से:

Formato	प्रवेश द्वार से बाहर निकलें	विवरण
सीआईएफ	ई / एस	कैल्टेक इंटरमीडिएट प्रारूप
जीडीएस द्वितीय	ई / एस	कल्मा जीडीएस एक्सचेंज प्रारूप
ईडीआईएफ	ई / एस	इलेक्ट्रॉनिक डिज़ाइन इंटरचेंज प्रारूप
मुक़दमा चलाना	E	योजनाबद्ध उपयोगकर्ता वातावरण
DXF	ई / एस	ऑटोकैड मूल यांत्रिक प्रारूप
VHDL	ई / एस	एचडीएल
Verilog	S	एचडीएल
CDL	S	ताल विवरण भाषा
ईगल	S	योजनाबद्ध कब्जा
पैड	S	योजनाबद्ध कब्जा
ईसीएडी	S	योजनाबद्ध कब्जा
एप्लिकॉन	E	एप्लिकॉन/860 (पुराना सीएडी प्रारूप)
पुस्ताक तख्ता	E	बुकशेल्फ़ (प्लेसमेंट एक्सचेंज प्रारूप)
Gerber	ई / एस	गेरबर वैज्ञानिक (प्लॉटर प्रारूप)
एचपीजीएल	S	प्लॉटिंग भाषा
पोस्टस्क्रिप्ट	S	प्लॉटिंग भाषा
एसवीजी	S	स्केलेबल वेक्टर ग्राफ़िक्स (ब्राउज़र के लिए स्केलेबल छवि)

लेकिन इतना ही नहीं, आप भी कर सकते हैं इन पुस्तकालयों की तरह प्लगइन्स हैं:

• बोईस राज्य: विश्वविद्यालय द्वारा बनाई गई मानक कोशिकाओं का उपयोग करने के लिए पुस्तकालय जिसके नाम पर उनका नाम रखा गया है, और धातु इंटरकनेक्शन की 3 परतों और सी 5 प्रक्रिया में ओएन सेमीकंडक्टर फाउंड्री में चिप का निर्माण करने की क्षमता के साथ एमओएसआईएस सबमाइक्रोन नियमों पर आधारित है।
• हार्वे मुड्डी: हार्वे मड कॉलेज से मानक सेल और चिप्स, 32-बिट एमआईपीएस माइक्रोप्रोसेसर डिज़ाइन और उससे संबंधित सेल के साथ।
• मोसिस सीएमओएस- आपके पास पैड और मानक कोशिकाओं के लिए क्रमशः 350nm और 180nm विनिर्माण तकनीक दोनों के लिए एक पुस्तकालय है। इन पुस्तकालयों को कनाडा टेक्नोलॉजीज द्वारा निर्देशित, सन माइक्रोसिस्टम्स लेबोरेटरीज और बांग्लादेश के सिटी इंजीनियरिंग कॉलेज द्वारा विकसित किया गया था।
• सन माइक्रोसिस्टम्स टेस्ट चिप: यह लगभग 1 मिलियन ट्रांजिस्टर वाला एक सन डिज़ाइन है जिसका उपयोग चिप की संरचनात्मक क्षमता को मापने के लिए एक मॉडल के रूप में किया गया था।
• सेल लाइब्रेरी: होचस्चुले केम्पटेन द्वारा डिज़ाइन की गई और इलेक्ट्रिक के सिलिकॉन कंपाइलर में उपयोग की जाने वाली कोशिकाओं की एक और लाइब्रेरी।

बिल्कुल प्रभावशाली…

जीएनयू इलेक्ट्रिक: इतिहास

वीएलएसआई डिज़ाइन सॉफ़्टवेयर, जीएनयू इलेक्ट्रिक, का आज हम जो जानते हैं, उसका एक लंबा इतिहास रहा है। इसे स्टीवन एम. रुबिन ने बनाया था 80 के दशक की शुरुआत में और जल्द ही इसे दुनिया भर के विश्वविद्यालयों और अनुसंधान संस्थानों में वितरित किया गया। 80 के दशक के मध्य में, एप्लिकॉन ने "ब्रावो3वीएलएसआई" नाम से इलेक्ट्रिक का विपणन किया। पहले इलेक्ट्रिक डिज़ाइन सी प्रोग्रामिंग भाषा में लिखे गए थे, और अभी भी आधिकारिक वेबसाइट से डाउनलोड किए जा सकते हैं, हालांकि बाद में इसे संस्करण 8.0 से जावा में पोर्ट किया जाएगा, हालांकि यदि आप चाहें तो 7.0 को सी पर आधारित बनाए रखा गया है।

1988 में, इलेक्ट्रिक एडिटर इनकॉर्पोरेटेड की स्थापना हुई, जिसने सिस्टम को व्यावसायिक रूप से बेचा। 1998 में, कंपनी ने इलेक्ट्रिक के माध्यम से रिलीज़ किया फ्री सॉफ्टवेयर फाउंडेशन (जीएनयू). 1999 में, इलेक्ट्रिक डेवलपमेंट सन माइक्रोसिस्टम्स में चला गया।

2000 में, स्टीवन रुबिन ने बनाया स्टेटिक फ्री सॉफ्टवेयर, एक कंपनी जो इलेक्ट्रिक के मुफ्त वितरण का प्रबंधन करती है. 2003 में, इलेक्ट्रिक के "सी" संस्करण को छोड़ दिया गया और जावा भाषा में इसका अनुवाद शुरू हुआ, जो 2005 में पूरा हुआ। हालांकि सी कोड अभी भी उपलब्ध है, यह अब विकसित या समर्थित नहीं है।

2004 में स्टेटिक फ्री सॉफ्टवेयर का एक प्रभाग बन गया रुलैबिंस्की एंटरप्राइजेज, निगमित, एक निगम जो मुफ़्त सॉफ़्टवेयर के लिए समर्पित है। 2010 में, ओरेकल ने सन माइक्रोसिस्टम्स का अधिग्रहण किया और 2016 के अंत तक इलेक्ट्रिक के विकास का समर्थन करना जारी रखा, इसलिए यह जावा पर आधारित है।

2017 में, इलेक्ट्रिक का विकास बंद हो गया, लेकिन समर्थन और बग समाधान जारी है. कोड अब फ्री सॉफ्टवेयर फाउंडेशन से उपलब्ध है। यह वर्तमान में GNU प्रोजेक्ट पैकेजों के सामान्य प्रदर्शनों की सूची का हिस्सा है।

इसके अलावा, यह वर्तमान में है कई निजी शौकीनों और यहां तक ​​कि पेशेवरों द्वारा भी उपयोग किया जाता है. दुनिया भर के कई विश्वविद्यालयों ने अपने चिप डिज़ाइन के लिए इलेक्ट्रिक का उपयोग किया है, जैसे कि कुछ प्रसिद्ध कंपनियों, जैसे कि ऐप्पल कंप्यूटर, इंटेल, हैरिस कॉर्पोरेशन, एनईसी इलेक्ट्रॉनिक्स, रैम्बस, सन माइक्रोसिस्टम्स (अब ओरेकल), और कई अन्य। वास्तव में, जिन कंपनियों ने इसका उपयोग किया है उनमें प्रसिद्ध ट्रांसमेटा कॉर्पोरेशन है, वह कंपनी जिसने क्रुसो और एफिसॉन जैसे वीएलआईडब्ल्यू माइक्रोप्रोसेसर विकसित किए हैं, और जहां लिनुस टोरवाल्ड्स ने खुद काम किया था जब वह हाल ही में फिनलैंड से सिलिकॉन वैली में कोड मॉर्फिंग बनाने के लिए पहुंचे थे, एक कोड यह इन चिप्स को रोजमर्रा के सॉफ़्टवेयर के साथ संगत बनाने के लिए सॉफ़्टवेयर के x86 निर्देशों को VLIW में अनुवाद करने के लिए पृष्ठभूमि में चलता था।

निःशुल्क बिजली कैसे प्राप्त करें

यदि आपको यह पसंद आया तो आप कर सकते हैं इसे मुफ्त में डाउनलोड करें यहाँ से:

• जीएनयू इलेक्ट्रिक संस्करण सी, जावा और विभिन्न प्लेटफार्मों (लिनक्स, मैकओएस, विंडोज) के लिए स्रोत कोड।
• अतिरिक्त पुस्तकालय.
• प्रलेखन.
• आईआरएसआईएम सिम्युलेटर.
