BJT: द्विध्रुवी ट्रांजिस्टर के बारे में वह सब कुछ जो आपको जानना आवश्यक है

में हमारे इलेक्ट्रॉनिक घटक अनुभाग हम पहले ही विभिन्न प्रकार के वाणिज्यिक ट्रांजिस्टर के बारे में पर्याप्त बात कर चुके हैं। अब व्यापक रूप से उपयोग किए जाने वाले ट्रांजिस्टर के बारे में गहराई से जानने का समय आ गया है, यह किस परिवार का है BJT ट्रांजिस्टर, यानी, द्विध्रुवी ट्रांजिस्टर, इसलिए कई इलेक्ट्रॉनिक उपकरणों में मौजूद होते हैं जिनका हम दैनिक आधार पर उपयोग करते हैं।

तो आप कर सकते हैं इन ट्रांजिस्टर और एकध्रुवीय ट्रांजिस्टर के साथ अंतर के बारे में और जानें...

अर्धचालक क्या है?

L अर्धचालकों वे ऐसी सामग्रियां हैं जिनमें कंडक्टर और इंसुलेटर के बीच विद्युत चालकता होती है। धातुओं (अच्छे कंडक्टर) और गैर-धातुओं (इन्सुलेटर्स या डाइलेक्ट्रिक्स) के विपरीत, अर्धचालक एक अद्वितीय स्थान रखते हैं जो उन्हें विद्युत प्रवाह के प्रवाह को नियंत्रित करने के लिए हेरफेर करने की अनुमति देता है।

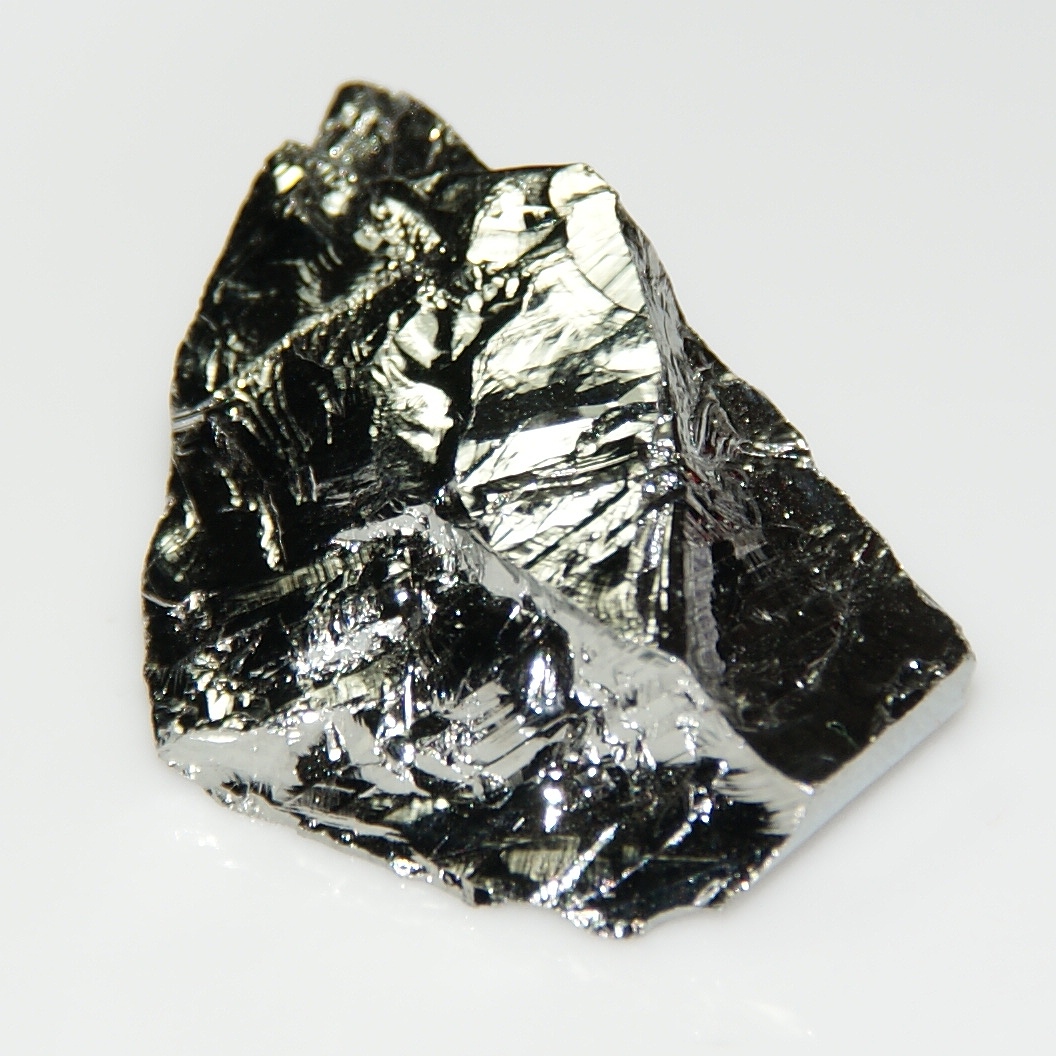

Su क्रिस्टल की संरचनाआमतौर पर सिलिकॉन या जर्मेनियम जैसे तत्वों से बना, इसके व्यवहार को समझने के लिए आवश्यक है। इन सामग्रियों के परमाणु एक क्रिस्टलीय संरचना बनाते हैं जिसमें ऊर्जा बैंड में परमाणुओं के बीच इलेक्ट्रॉनों को साझा किया जाता है। वैलेंस बैंड में इलेक्ट्रॉन होते हैं जो परमाणुओं से कसकर बंधे होते हैं, जबकि चालन बैंड में इलेक्ट्रॉन होते हैं जो स्वतंत्र रूप से घूम सकते हैं।

L अर्धचालक सामग्री वे उन्नत इलेक्ट्रॉनिक उपकरणों के निर्माण में आवश्यक हैं। सिलिकॉन, सबसे अधिक उपयोग किए जाने वाले अर्धचालकों में से एक होने के नाते, उद्योग में सर्वव्यापी है और चिप्स और माइक्रोप्रोसेसरों का आधार बनता है। सिलिकॉन के अलावा, जर्मेनियम एक अन्य सामान्य अर्धचालक सामग्री है जिसका उपयोग पुरानी प्रौद्योगिकियों में किया गया है। गैलियम आर्सेनाइड (GaAs) और फॉस्फोरिन जैसे अर्धचालक यौगिकों ने भी महत्व प्राप्त किया है, विशेष रूप से उच्च-आवृत्ति और ऑप्टोइलेक्ट्रॉनिक अनुप्रयोगों में। ये सामग्रियां प्रकाश उत्सर्जक डायोड (एलईडी), उच्च-आवृत्ति ट्रांजिस्टर और उन्नत सेंसर जैसे उपकरणों के निर्माण को सक्षम बनाती हैं, जो तकनीकी नवाचार में सबसे आगे अर्धचालकों की बहुमुखी प्रतिभा और जीवन शक्ति को प्रदर्शित करती हैं।

कार्गो वाहक और इलेक्ट्रॉनिक ड्राइविंग

La अर्धचालकों की बिजली संचालित करने की क्षमता आवेश वाहक उत्पन्न करने की इसकी क्षमता में निहित है। चार्ज वाहक नकारात्मक रूप से चार्ज किए गए इलेक्ट्रॉन या सकारात्मक रूप से चार्ज किए गए "छेद" हो सकते हैं, जो वैलेंस बैंड से चालन बैंड में स्थानांतरित किए गए इलेक्ट्रॉनों के परिणामस्वरूप होते हैं।

जब अर्धचालक पर वोल्टेज लगाया जाता है, तो इलेक्ट्रॉन वैलेंस बैंड से कंडक्शन बैंड तक जा सकता है, विद्युत प्रवाह पैदा करना। इस घटना को इलेक्ट्रॉनिक चालन के रूप में जाना जाता है और यह इलेक्ट्रॉनिक उपकरणों के संचालन के लिए आवश्यक है।

डोपेंट (अशुद्धियाँ)

अर्धचालकों के विद्युत गुणों को सुधारने और नियंत्रित करने के लिए, डोपिंग नामक प्रक्रिया के माध्यम से जानबूझकर अशुद्धियों को ग्लास में डाला जाता है. डोपेंट परमाणु दाता प्रकार (अतिरिक्त इलेक्ट्रॉनों को जोड़ने) या स्वीकर्ता प्रकार (छेद बनाने) के हो सकते हैं, यानी, पहला तथाकथित एन-प्रकार अर्धचालक होगा और दूसरा पी-प्रकार अर्धचालक होगा।

डोपेंट अतिरिक्त ऊर्जा स्तर का परिचय देते हैं निषिद्ध बैंड, इलेक्ट्रॉनिक ड्राइविंग पर अधिक नियंत्रण की अनुमति देता है। डोपेंट के कुछ सामान्य उदाहरण सिलिकॉन के लिए फॉस्फोरस (दाता) और बोरान (स्वीकर्ता) हैं। इस तरह, डायोड जैसे उपकरण बनाने के लिए जोन या जंक्शन बनाए जा सकते हैं, जो मूल रूप से एक एकल पीएन जंक्शन या अर्धचालक है, जो आमतौर पर तीन जोन होते हैं जैसा कि हम बाद में देखेंगे।

अर्धचालक के प्रकार: आंतरिक और बाह्य

दूसरी ओर, BJT को समझने के लिए यह जानना भी जरूरी है कि क्या है अर्धचालक के प्रकार वे मौजूद हैं, जैसे:

• आंतरिक: जब अर्धचालक में कोई अशुद्धियाँ नहीं जोड़ी जाती हैं, तो इसे आंतरिक के रूप में वर्गीकृत किया जाता है। इस मामले में, विद्युत चालन पूरी तरह से आवेश वाहकों (इलेक्ट्रॉन-छेद जोड़े) की थर्मल पीढ़ी के कारण होता है।
• अजनबी: वे अशुद्धियों के साथ जानबूझकर डोपिंग का परिणाम हैं। एन-प्रकार (नकारात्मक) अर्धचालक दाता डोपेंट जोड़कर प्राप्त किए जाते हैं, जबकि पी-प्रकार (सकारात्मक) अर्धचालक स्वीकर्ता डोपेंट के साथ बनाए जाते हैं। ये प्रक्रियाएं अनुप्रयोगों की विशिष्ट आवश्यकताओं के अनुसार अर्धचालकों के विद्युत गुणों को समायोजित करने की अनुमति देती हैं।

पीएन जंक्शनों का परिचय

La पीएन जंक्शन यह सेमीकंडक्टर इलेक्ट्रॉनिक्स में एक आवश्यक अवधारणा है जो डायोड और ट्रांजिस्टर जैसे उपकरणों के निर्माण की नींव रखती है। एक पीएन जंक्शन तब बनता है जब अर्धचालक सामग्री के दो क्षेत्र एक साथ आते हैं। ये क्षेत्र हैं पी-प्रकार क्षेत्र (जहां सकारात्मक चार्ज वाहक या छिद्रों की एकाग्रता प्रमुख है) और एन-प्रकार क्षेत्र (जहां नकारात्मक चार्ज वाहक या इलेक्ट्रॉनों की एकाग्रता प्रमुख है)। इन दोनों क्षेत्रों के बीच संक्रमण विशेष विद्युत गुणों के साथ एक अद्वितीय इंटरफ़ेस बनाता है।

La पीएन जंक्शन का गठन यह आमतौर पर डोपिंग नामक प्रक्रिया के माध्यम से होता है, जहां जानबूझकर अशुद्धियों को अर्धचालक सामग्री में पेश किया जाता है। पी-प्रकार क्षेत्र में, स्वीकर्ता डोपेंट (जैसे बोरान) का उपयोग किया जाता है, जबकि एन-प्रकार क्षेत्र में, दाता डोपेंट (जैसे फॉस्फोरस) का उपयोग किया जाता है, जैसा कि मैंने पहले उल्लेख किया है। यह प्रक्रिया जंक्शन पर आवेश वाहकों की एक सांद्रता प्रवणता बनाती है, इस प्रकार संभावित अवरोध स्थापित करती है।

के रूप में करने के व्यवहार इस पीएन जंक्शन के अलग-अलग दिशाओं में ध्रुवीकरण होने पर अद्वितीय गुण होते हैं:

• En अग्र अभिनति, एक वोल्टेज उस दिशा में लगाया जाता है जो जंक्शन के माध्यम से धारा प्रवाह को अनुकूल बनाता है। इस मामले में, आवेश वाहक संभावित अवरोध के पार चले जाते हैं, जिससे विद्युत चालन की अनुमति मिलती है।
• इसके विपरीत, में विपरीत पूर्वाग्रह, लागू वोल्टेज संभावित अवरोध के विरुद्ध काम करता है, जिससे धारा का प्रवाह बाधित होता है। इस स्थिति में, पीएन जंक्शन एक डायोड की तरह कार्य करता है, जो एक दिशा में संचालन की अनुमति देता है और इसे विपरीत दिशा में अवरुद्ध करता है।

पीएन जंक्शन कई इलेक्ट्रॉनिक उपकरणों का आधार है। उदाहरण के लिए, डायोड, पीएन जंक्शन की संपत्ति का लाभ उठाते हुए एक दिशा में धारा प्रवाह की अनुमति देते हैं और इसे दूसरी दिशा में अवरुद्ध करते हैं। डिजिटल तर्क और सिग्नल प्रवर्धन के लिए मौलिक ट्रांजिस्टर भी विभिन्न पीएन जंक्शनों का उपयोग करके बनाए जाते हैं, जैसे बीजेटी के मामले में जिसमें एनपीएन या पीएनपी जंक्शन हो सकते हैं...

BJT ट्रांजिस्टर क्या है?

El द्विध्रुवी जंक्शन ट्रांजिस्टर (BJT या द्विध्रुवी जंक्शन ट्रांजिस्टर) यह एक ठोस-अवस्था वाला इलेक्ट्रॉनिक उपकरण है जो दो बहुत करीबी पीएन जंक्शनों से बना है, जो इसके टर्मिनलों के माध्यम से वर्तमान वृद्धि, वोल्टेज में कमी और वर्तमान प्रवाह को नियंत्रित करने की अनुमति देता है। इस प्रकार के ट्रांजिस्टर में संचालन में दोनों ध्रुवों (सकारात्मक छिद्र और नकारात्मक इलेक्ट्रॉन) के आवेश वाहक शामिल होते हैं। BJTs का व्यापक रूप से एनालॉग इलेक्ट्रॉनिक्स और कुछ डिजिटल इलेक्ट्रॉनिक्स अनुप्रयोगों, जैसे TTL या BiCMOS तकनीक में उपयोग किया जाता है।

La द्विध्रुवी ट्रांजिस्टर का इतिहास 1947 से मिलता है, जब जॉन बार्डीन और वाल्टर हाउसर ब्रैटन ने बेल टेलीफोन कंपनी में बिंदु-संपर्क द्विध्रुवी ट्रांजिस्टर का आविष्कार किया। बाद में, विलियम शॉक्ले ने 1948 में द्विध्रुवी जंक्शन ट्रांजिस्टर विकसित किया। हालांकि वे दशकों से आवश्यक थे, लेकिन डिजिटल एकीकृत सर्किट में सीएमओएस तकनीक के पक्ष में उनका उपयोग कम हो गया है।

BJT की संरचना में शामिल हैं तीन क्षेत्र:

• उत्सर्जक (चार्ज उत्सर्जक के रूप में अत्यधिक डोप्ड और कार्यात्मक)
• आधार (संकीर्ण और उत्सर्जक को संग्राहक से अलग करता है)
• संग्राहक (बड़ा विस्तार)।

एपीटैक्सियल जमाव सामान्य विनिर्माण तकनीक है। सामान्य ऑपरेशन में, बेस-एमिटर जंक्शन फॉरवर्ड बायस्ड होता है, जबकि बेस-कलेक्टर जंक्शन रिवर्स बायस्ड होता है। संचालन सिद्धांत में शामिल है ध्रुवीकरण बेस-एमिटर जंक्शन का प्रत्यक्ष ध्रुवीकरण और बेस-कलेक्टर जंक्शन का रिवर्स ध्रुवीकरण। इलेक्ट्रॉनों को उत्सर्जक से कलेक्टर तक इंजेक्ट किया जाता है, जिससे सिग्नल प्रवर्धन की अनुमति मिलती है। BJT को इसकी कम इनपुट प्रतिबाधा की विशेषता है और इसे वोल्टेज-नियंत्रित वर्तमान स्रोत या वर्तमान-नियंत्रित वर्तमान स्रोत के रूप में मॉडल किया जा सकता है।

द्विध्रुवी ट्रांजिस्टर संचालन

ऑपरेशन के लिए, हमारे पास एनपीएन कॉन्फ़िगरेशन में एक द्विध्रुवी जंक्शन ट्रांजिस्टर (बीजेटी) है, बेस-एमिटर जंक्शन आगे ध्रुवीकृत है और बेस-कलेक्टर जंक्शन रिवर्स ध्रुवीकृत है।. तापीय हलचल उत्सर्जक से आवेश वाहकों को उत्सर्जक-आधार संभावित अवरोध को पार करने और आधार और संग्राहक के बीच विद्युत क्षेत्र द्वारा संचालित संग्राहक तक पहुंचने की अनुमति देती है। विशिष्ट ऑपरेशन में, बेस-एमिटर जंक्शन आगे की ओर पक्षपाती होता है, जिससे इलेक्ट्रॉनों को बेस क्षेत्र में इंजेक्ट किया जा सकता है और कलेक्टर की ओर यात्रा की जा सकती है। बेस-कलेक्टर जंक्शन तक पहुंचने से पहले वाहक पुनर्संयोजन को कम करने के लिए आधार क्षेत्र पतला होना चाहिए। कलेक्टर-एमिटर करंट को बेस-एमिटर करंट (करंट कंट्रोल) या बेस-एमिटर वोल्टेज (वोल्टेज कंट्रोल) द्वारा नियंत्रित किया जा सकता है। पीएनपी ट्रांजिस्टर में यह दूसरा तरीका है...

एकध्रुवीय ट्रांजिस्टर के साथ अंतर

ट्रांजिस्टर को दो मुख्य श्रेणियों में वर्गीकृत किया जा सकता है: द्विध्रुवीय और एकध्रुवीय। मुख्य अंतर हम दोनों के बीच जो पाते हैं वे हैं:

• BJT या द्विध्रुवी: एकध्रुवीय ट्रांजिस्टर की तरह, द्विध्रुवी ट्रांजिस्टर में भी सकारात्मक और नकारात्मक चार्ज वाहक होते हैं, यानी उनकी संरचना में पी और एन डोप्ड क्षेत्र होते हैं। जहां तक ​​ध्रुवीकरण की बात है, उन्हें आवश्यकता के आधार पर सीधे या विपरीत तरीके से ध्रुवीकृत किया जा सकता है, और वे एनपीएन या पीएनपी प्रकार के हो सकते हैं। जहां तक ​​ऑपरेटिंग मोड की बात है, वे सक्रिय मोड, कट मोड और संतृप्ति मोड में काम कर सकते हैं। वे करंट नियंत्रित होते हैं, और उनका करंट लाभ अक्षर β (बीटा) द्वारा दर्शाया जाता है। इस मामले में बिजली की हानि एकध्रुवीय ट्रांजिस्टर की तुलना में अधिक है और इसकी गति आमतौर पर एकध्रुवीय ट्रांजिस्टर की तुलना में धीमी है। इसलिए, इन्हें अक्सर एनालॉग सिग्नल एम्पलीफायरों और कम-आवृत्ति स्विचिंग सहित अन्य में उपयोग किया जाता है। BJTs शोर के प्रति अधिक संवेदनशील होते हैं।
• FET या एकध्रुवीय: एकध्रुवीय या क्षेत्र प्रभाव ट्रांजिस्टर भी चार्ज वाहक का उपयोग करते हैं, लेकिन यहां हमारे पास प्रकार के आधार पर इलेक्ट्रॉन या छेद हैं। यहां मुख्य ध्रुवीकरण विपरीत है, और ऑपरेटिंग मोड मुख्य रूप से संतृप्ति में हैं। इस मामले में हमारे पास वोल्टेज नियंत्रित ट्रांजिस्टर हैं। इस मामले में वर्तमान लाभ को ट्रांसकंडक्टेंस द्वारा दर्शाया जाता है, बिजली की हानि द्विध्रुवीय की तुलना में कम होती है, और वे तेज़ होते हैं। इस कारण से, इन्हें अक्सर उच्च-आवृत्ति स्विचिंग और डिजिटल सर्किट के लिए उपयोग किया जाता है। एकध्रुवीय वाले शोर के प्रति कम संवेदनशील होते हैं।

बीजेटी प्रकार (एनपीएन और पीएनपी)

जैसा कि मैंने लेख के कई हिस्सों में टिप्पणी की है, वहाँ हैं दो मुख्य प्रकार BJT ट्रांजिस्टर की:

• एनपीएन ट्रांजिस्टर: वे दो मूलभूत प्रकार के द्विध्रुवी ट्रांजिस्टर में से एक का हिस्सा हैं, जहां "एन" और "पी" अक्षर डिवाइस के विभिन्न क्षेत्रों में मौजूद बहुमत चार्ज वाहक को दर्शाते हैं। वर्तमान में, अधिकांश द्विध्रुवी ट्रांजिस्टर एनपीएन प्रकार के होते हैं, क्योंकि इलेक्ट्रॉनों की गतिशीलता अर्धचालकों में "छेद" की तुलना में अधिक होती है, इस प्रकार उच्च धाराओं और उच्च परिचालन गति की अनुमति मिलती है। एनपीएन ट्रांजिस्टर की संरचना में पी-डोप्ड सेमीकंडक्टर सामग्री की एक परत शामिल होती है, जिसे "आधार" कहा जाता है, जो एन-डोपेड सामग्री की दो परतों के बीच स्थित होती है। सामान्य-उत्सर्जक विन्यास में, आधार में बहने वाली एक छोटी धारा को प्रवर्धित किया जाता है मैनिफ़ोल्ड का आउटपुट. एनपीएन ट्रांजिस्टर प्रतीक में डिवाइस के सक्रिय संचालन के दौरान एमिटर टर्मिनल और पारंपरिक वर्तमान की दिशा की ओर इशारा करने वाला एक तीर शामिल है।
• पीएनपी ट्रांजिस्टर: दूसरे प्रकार के द्विध्रुवी ट्रांजिस्टर, उनमें "पी" और "एन" अक्षर होते हैं जो डिवाइस के विभिन्न क्षेत्रों में बहुसंख्यक चार्ज को संदर्भित करते हैं। यद्यपि आज कम आम है, पीएनपी ट्रांजिस्टर में पी-डोप्ड सामग्री की दो परतों के बीच एन-डोप्ड अर्धचालक सामग्री की एक परत होती है। विशिष्ट ऑपरेशन में, कलेक्टर जमीन से जुड़ा होता है, और उत्सर्जक स्रोत के सकारात्मक टर्मिनल से जुड़ा होता है। बाहरी विद्युत भार के माध्यम से बिजली की आपूर्ति। आधार में प्रवाहित होने वाली एक छोटी सी धारा, उत्सर्जक से संग्राहक तक काफी बड़ी धारा को प्रवाहित करने में सक्षम बनाती है। पीएनपी ट्रांजिस्टर प्रतीक में तीर एमिटर टर्मिनल पर स्थित है और डिवाइस के सक्रिय संचालन के दौरान पारंपरिक धारा की दिशा में इंगित करता है। अपने कम प्रचलन के बावजूद, एनपीएन ट्रांजिस्टर को उनके बेहतर प्रदर्शन के कारण ज्यादातर स्थितियों में पसंद किया जाता है।

आप उपरोक्त छवियों में सभी विवरण देख सकते हैं।

BJT के अनुप्रयोग

द्विध्रुवी जंक्शन ट्रांजिस्टर (बीजेटी) का उपयोग विभिन्न प्रकार में किया जाता है इलेक्ट्रॉनिक्स में अनुप्रयोग, मैं पहले भी कुछ मामलों पर टिप्पणी कर चुका हूं, लेकिन यहां मैं आपको इन ट्रांजिस्टर के कुछ मुख्य अनुप्रयोगों या उपयोगों के साथ एक सूची दिखाता हूं:

• सिग्नल प्रवर्धन: BJTs का उपयोग आमतौर पर ऑडियो और रेडियो फ्रीक्वेंसी सर्किट में सेंसर या माइक्रोफोन जैसे कमजोर संकेतों को बढ़ाने के लिए किया जाता है।
• रूपान्तरण: इनका उपयोग लॉजिक गेट्स को लागू करने के लिए इलेक्ट्रॉनिक स्विच जैसे डिजिटल और लॉजिक सर्किट में करंट स्विचिंग को नियंत्रित करने के लिए किया जाता है।
• शक्ति प्रवर्धक: इनका उपयोग ऑडियो सिस्टम और आरएफ (रेडियो फ्रीक्वेंसी) एम्पलीफायरों में शक्ति प्रवर्धन चरणों में किया जाता है। वास्तव में, पहले अनुप्रयोगों में से एक जिसके लिए इन ट्रांजिस्टर को डिज़ाइन किया गया था, वह पिछले वैक्यूम ट्यूबों को प्रतिस्थापित करना था।
• ऊर्जा स्रोतों: उन्हें निरंतर धारा आउटपुट करने के लिए कॉन्फ़िगर किया जा सकता है, जो कुछ वर्तमान संदर्भ सर्किट और अनुप्रयोगों में उपयोगी है। आप उन्हें बिजली आपूर्ति के आउटपुट पर निरंतर वोल्टेज बनाए रखने के लिए वोल्टेज नियामक सिस्टम या सर्किट में भी पाएंगे।
• थरथरानवाला: इनका उपयोग आवधिक सिग्नल उत्पन्न करने के लिए ऑसिलेटर सर्किट में किया जाता है, जैसे कि साइन वेव जनरेटर में।
• आरएफ प्रवर्धन: संचार प्रणालियों में, BJTs का उपयोग रेडियो फ्रीक्वेंसी सिग्नल प्रवर्धन चरणों में किया जाता है।
• आयाम और आवृत्ति मॉड्यूलेशन: इनका उपयोग मॉड्यूलेशन सर्किट में ऑडियो या आरएफ सिग्नल की विशेषताओं को बदलने के लिए किया जाता है। संकेतों को संसाधित करने के लिए उन्हें कुछ सेंसर या डिटेक्टरों में भी लागू किया जा सकता है।

BJT ट्रांजिस्टर की जांच कैसे करें

BJT ट्रांजिस्टर की उचित कार्यप्रणाली सुनिश्चित करने के लिए उसकी जाँच करना महत्वपूर्ण है। यदि आप जानना चाहते हैं कि यह कैसे करना है, तो आपको केवल एक मल्टीमीटर या मल्टीमीटर की आवश्यकता होगी जिसमें द्विध्रुवी ट्रांजिस्टर की जांच करने के लिए यह कार्य हो। और आगे बढ़ने का तरीका बहुत सरल है, आपको बस इन चरणों का पालन करना होगा:

• बीजेटी एनपीएन: सबसे पहले आपको अपने ट्रांजिस्टर में शामिल एमिटर (ई), बेस (बी) और कलेक्टर (सी) टर्मिनलों या पिनों की पहचान करनी होगी। मॉडल के आधार पर, आप अधिक विवरण के लिए डेटाशीट से परामर्श ले सकते हैं, हालांकि यह जानना आसान है। एक बार जब आप टर्मिनलों और मल्टीमीटर की पहचान कर लेते हैं, तो अगली बात यह है कि इस उद्देश्य के लिए स्लॉट में पिन को सही ढंग से डालें। यदि आपके मल्टीमीटर में यह फ़ंक्शन नहीं है, तो आप इस अन्य विकल्प का उपयोग कर सकते हैं:
  1. मल्टीमीटर को ट्रांजिस्टर परीक्षण मोड में रखें, यानी, डीसी वोल्टेज (वी -) को मापने के लिए प्रतीक का चयन करने के लिए पहिया को घुमाएं।
  2. मल्टीमीटर प्रोब से वांछित पिन को स्पर्श करें:
     • जब आप बीई या बेस-एमिटर जंक्शन की जांच करते हैं, तो आपको ट्रांजिस्टर के आधार पर स्क्रीन पर 0.6 और 0.7v के बीच वोल्टेज रीडिंग दिखनी चाहिए।
     • जब आप बीसी या बेस-कलेक्टर जंक्शन की जांच करते हैं, तो आप इन अन्य टर्मिनलों को छूते हैं और वोल्टेज रीडिंग उपरोक्त के समान होनी चाहिए।
     • वर्तमान लाभ (एचएफई) की जांच करने के लिए, चयन डायल को एचएफई फ़ंक्शन में बदलें। और लाभ एचएफई निर्धारित करने के लिए जांच के साथ उत्सर्जक और आधार, और उत्सर्जक और संग्राहक को छूकर, जो दोनों के बीच का संबंध होगा।
• बीजेटी पीएनपी: इस अन्य मामले में, सत्यापन समान है, केवल एनपीएन के विपरीत।

यदि प्राप्त परिणाम अपेक्षाओं से बाहर के मूल्य हैं, तो ट्रांजिस्टर संकेत देगा कि यह काम नहीं करता है या दोषपूर्ण है और इसे बदलने की आवश्यकता है।
